簡単にエクセルのXY座標データから、CAD図面を描く方法

エクセルの座標値データから、簡単にAutocadで図面をかく方法を紹介します。

Autocad図面から、エクセルへXY座標を抽出する方法はこちら


【エクセルでの作業】


こんな感じでエクセルに座標値が入っている場合、
CADに入力するときには、「X座標値,Y座標値」の形にしなければならないので、

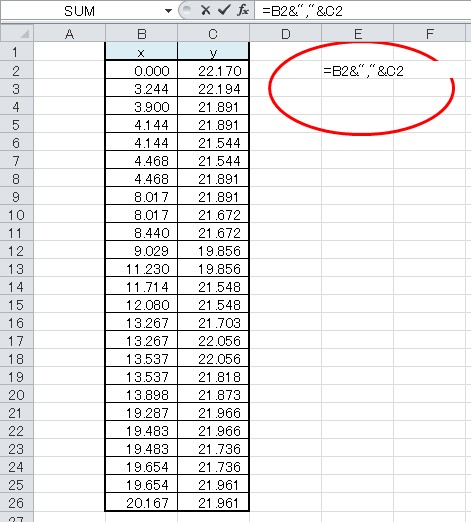

①「X座標値&","&Y座標値」の式を入力します。


こんな感じで・・・


②最後の行までコピー。


③値をコピー。






【Autocadでの作業】

①ツール→UCS→原点で、0,0にしたい点を原点にする。

②念のため、オブジェクトスナップと直交モードはOffにしておく。

③ポリラインのコマンド、「PL」とコマンドラインに入力、Enter。

④.エクセルで式を入れたセルの値をコマンドラインに貼り付け。


一気にポリラインで図を描くことができます。
